PE隧道防水层施工中土工膜焊接机的应用与技术要点

在现代隧道工程中，防水层的施工质量直接关系到隧道的运营安全与使用寿命。PE（聚乙烯）土工膜因其优异的防渗性能、耐化学腐蚀性和柔韧性，被广泛应用于隧道防水层。而土工膜焊接机作为实现土工膜热熔焊接的关键设备，其选型与操作工艺至关重要。

一、PE隧道防水层与土工膜概述
PE土工膜通常采用HDPE（高密度聚乙烯）或LDPE（低密度聚乙烯）材质，厚度一般为1.0mm～3.0mm。在隧道初期支护与二次衬砌之间铺设土工膜，可有效阻隔地下水渗漏。土工膜以卷材形式运至现场，需通过焊接形成连续的整体防水层。

二、土工膜焊接机的工作原理与类型

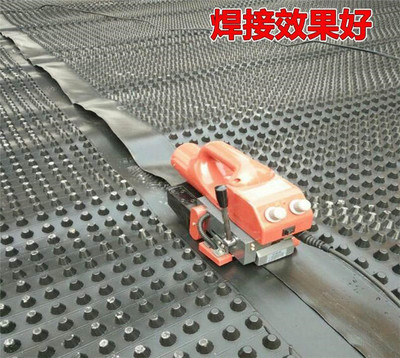

土工膜焊接机主要利用热楔或热风将土工膜搭接面加热至熔融状态，然后通过压辊施加压力，使两层膜融合为一体。常见类型包括：

1. 热楔式焊接机：适用于厚度较薄的PE膜，焊接速度快，双缝焊接可形成中间空腔用于气密性检测。
2. 热风式焊接机：适用于较厚或复杂部位，通过热风加热，手持式操作灵活。
3. 爬焊机：自动化程度高，用于长直线焊缝，效率高且质量稳定。

三、焊接施工工艺流程

1. 基面处理：清除隧道基面上的尖锐物、积水，确保土工膜铺设平整、无褶皱。
2. 铺设与搭接：土工膜沿隧道环向或纵向铺设，搭接宽度通常为10cm～15cm。
3. 焊接参数设定：根据膜材厚度、环境温度调整焊接温度（通常250℃～350℃）、行走速度（1.5～3.0m/min）和压力。
4. 焊接操作：起焊前进行试焊，合格后正式焊接。焊接过程中保持匀速，避免漏焊、虚焊。
5. 焊缝检测：采用充气法、真空法或剥离试验检测焊缝质量。双缝焊接可通过充气孔加压至0.2MPa，保压5分钟无泄漏为合格。

四、常见问题与质量控制

1. 焊接不牢：多因温度过低、速度过快或压力不足导致，需校准设备并调整参数。
2. 烧穿或皱褶：温度过高或基底不平引起，应控制温度并清理基面。
3. 环境因素：雨雪、大风或低温天气需采取防护措施，如搭建临时篷布。焊接区域应保持干燥，相对湿度不宜大于80%。
4. 人员操作：焊工需经培训合格，持证上岗。每日焊接前做工艺试验，确定最佳参数。

五、
土工膜焊接机在PE隧道防水层施工中扮演着不可替代的角色。合理选型、规范操作、严格检测，是确保隧道防水系统长期可靠的关键。随着自动化焊接技术的发展，土工膜焊接质量与效率将进一步提升，为隧道工程提供更安全的防水保障。
